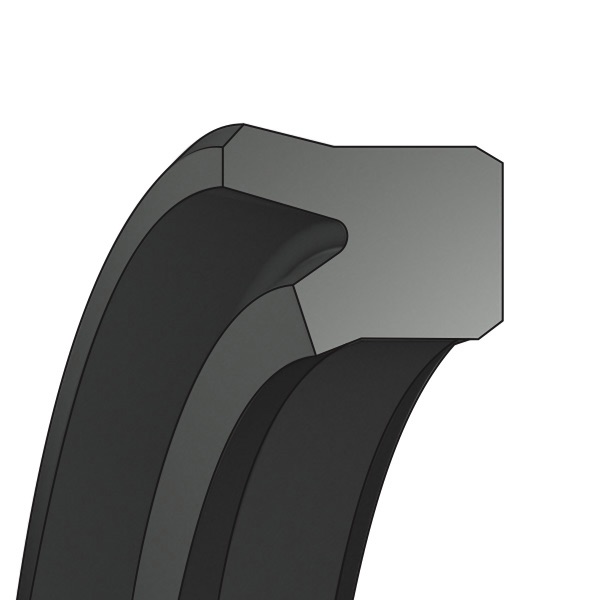

DI-DIM Guarnizione Pneumatica per Stelo
DI-DIM Guarnizione Pneumatica per Stelo

DI-DIMGuarnizione Pneumatica per Stelo

Guarnizione di tenuta a doppio labbro per stelo a semplice effetto, profilo asimmetrico. Garantisce un'ottima tenuta in caso di basse pressioni o condizioni particolarmente difficili quali piccoli disassamenti o carichi radiali. Materiale standard: Gomma nitrilica.

Caratteristiche

  • Temperatura: da -40 a 120 °C
  • Pressione massima: 80 bar
  • Velocità massima: 0,2 m/s

Utilizzo

alternativo rotatorio elicoidale statico

Disegno tecnico DI-DIM Guarnizione Pneumatica per Stelo

Dettagli tecnici (PDF) | Guida per l'installazione (PDF) | Materiali (PDF)

Questo prodotto è intercambiabile con:
DI - DIM - SNI24 - LDIMC - IUH - PDI - MRUN - MUKRN - MUKPN - UPI - C1

Descrizione Ø d Ø D L
DI 012 BN 3,17 8,75 5,50
DI 012 VT 3,17 8,75 5,50
DI 018 BN 4,76 11,11 5,50
DI 018 VT 4,76 11,11 5,50
DIM 6-12 BN 6,00 12,00 5,50
DIM 6-12 VT 6,00 12,00 5,50
DI 025 BN 6,35 12,70 5,50
DI 025 VT 6,35 12,70 5,50
DI 031 BN 7,93 14,28 5,50
DI 031 VT 7,93 14,28 5,50
DIM 8-14 BN 8,00 14,00 5,50
DIM 8-14 VT 8,00 14,00 5,50
DIM 8-16 BN 8,00 16,00 7,00
DIM 8-16 VT 8,00 16,00 7,00
DI 037 BN 9,52 16,50 5,50
DI 037 VT 9,52 16,50 5,50
DIM 10-18 BN 10,00 18,00 7,00
DIM 10-18 VT 10,00 18,00 7,00
DI 043 BN 11,11 19,05 5,50
DI 043 VT 11,11 19,05 5,50
DIM 12-20 BN 12,00 20,00 7,00
DIM 12-20 VT 12,00 20,00 7,00
DI 050 BN 12,70 21,00 7,00
DI 050 VT 12,70 21,00 7,00
DIM 14-22 BN 14,00 22,00 7,00
DIM 14-22 VT 14,00 22,00 7,00
DI 056 BN 14,28 20,63 6,00
DI 056 VT 14,28 20,63 6,00
DI 062 BN 15,87 22,22 6,00
DI 062 VT 15,87 22,22 6,00
DIM 16-24 BN 16,00 24,00 7,00
DIM 16-24 VT 16,00 24,00 7,00
DI 068 BN 17,46 23,81 6,00
DI 068 VT 17,46 23,81 6,00
DIM 18-25 BN 18,00 25,00 6,00
DIM 18-25 VT 18,00 25,00 6,00
DIM 18 BN 18,00 26,00 6,00
DIM 18 VT 18,00 26,00 6,00
DI 075 BN 19,08 25,40 6,00
DI 075 VT 19,08 25,40 6,00
DIM 20-28 BN 20,00 28,00 7,00
DIM 20-28 VT 20,00 28,00 7,00
DI 081 BN 20,63 28,58 6,00
DI 081 VT 20,63 28,58 6,00
DIM 22 BN 22,00 30,00 6,00
DIM 22 VT 22,00 30,00 6,00
DI 087 BN 22,22 31,75 6,00
DI 087 VT 22,22 31,75 6,00
DI 093 BN 23,81 36,51 8,00
DI 093 VT 23,81 36,51 8,00
DIM 25-35 BN 25,00 35,00 8,50
DIM 25-35 VT 25,00 35,00 8,50
DI 100 BN 25,40 38,10 8,00
DI 100 VT 25,40 38,10 8,00
DI 106 BN 26,99 36,51 8,00
DI 106 VT 26,99 36,51 8,00
DIM 28-36 BN 28,00 36,00 7,00
DIM 28-36 VT 28,00 36,00 7,00
DIM 28 BN 28,00 38,00 7,50
DIM 28 VT 28,00 38,00 7,50
DI 112 BN 28,58 41,28 9,50
DI 112 VT 28,58 41,28 9,50
DIM 30407 BN 30,00 40,00 7,50
DIM 30407 VT 30,00 40,00 7,50
DI 118 BN 30,16 38,10 8,00
DI 118 VT 30,16 38,10 8,00
DI 125 BN 31,75 44,45 8,00
DI 125 VT 31,75 44,45 8,00
DIM 32-42 BN 32,00 42,00 8,50
DIM 32-42 VT 32,00 42,00 8,50
DI 131 BN 33,34 40,63 6,00
DI 131 VT 33,34 40,63 6,00
DI 137 BN 34,93 50,80 9,50
DI 137 VT 34,93 50,80 9,50
DIM 36 BN 36,00 46,00 7,50
DIM 36 VT 36,00 46,00 7,50
DI 143 BN 36,51 50,80 9,50
DI 143 VT 36,51 50,80 9,50
DI 150 BN 38,10 50,80 11,00
DI 150 VT 38,10 50,80 11,00
DI 156 BN 39,69 55,96 11,00
DI 156 VT 39,69 55,96 11,00
DIM 40-50 BN 40,00 50,00 8,50
DIM 40-50 VT 40,00 50,00 8,50
DI 162 BN 41,28 50,80 7,00
DI 162 VT 41,28 50,80 7,00
DI 168 BN 42,86 53,98 11,00
DI 168 VT 42,86 53,98 11,00
DI 175 BN 44,45 57,15 9,50
DI 175 VT 44,45 57,15 9,50
DIM 45 BN 45,00 55,00 7,50
DIM 45 VT 45,00 55,00 7,50
DI 181 BN 46,04 60,33 11,00
DI 181 VT 46,04 60,33 11,00
DI 187 BN 47,63 63,50 11,00
DI 187 VT 47,63 63,50 11,00
DI 193 BN 49,21 66,68 11,00
DI 193 VT 49,21 66,68 11,00
DIM 50 BN 50,00 60,00 7,50
DIM 50 VT 50,00 60,00 7,50
DI 200 BN 50,80 73,03 12,50
DI 200 VT 50,80 73,03 12,50
DI 212 BN 53,98 69,85 11,00
DI 212 VT 53,98 69,85 11,00
DIM 56 BN 56,00 68,00 7,50
DIM 56 VT 56,00 68,00 7,50
DIM 56-68 BN 56,00 68,00 10,00
DIM 56-68 VT 56,00 68,00 10,00
DI 225 BN 57,15 69,85 9,50
DI 225 VT 57,15 69,85 9,50
DIM 60-72 BN 60,00 72,00 10,00
DIM 60-72 VT 60,00 72,00 10,00
DI 237 BN 60,33 76,20 9,50
DI 237 VT 60,33 76,20 9,50
DIM 63-73 BN 63,00 73,00 6,50
DIM 63-75 BN 63,00 75,00 10,00
DIM 63-75 VT 63,00 75,00 10,00
DI 250 BN 63,50 76,20 9,50
DI 250 VT 63,50 76,20 9,50
DIM 65-77 BN 65,00 77,00 10,00
DIM 65-77 VT 65,00 77,00 10,00
DI 262 BN 66,68 79,38 11,00
DI 262 VT 66,68 79,38 11,00
DI 275 BN 69,85 90,90 11,00
DI 275 VT 69,85 90,90 11,00
DIM 70 BN 70,00 82,00 9,50
DIM 70 VT 70,00 82,00 9,50
DI 287 BN 73,03 82,55 11,00
DI 287 VT 73,03 82,55 11,00
DI 300 BN 76,20 88,90 11,00
DI 300 VT 76,20 88,90 11,00
DI 312 BN 79,38 98,43 11,00
DI 312 VT 79,38 98,43 11,00
DIM 80-92 BN 80,00 92,00 10,00
DIM 80-92 VT 80,00 92,00 10,00
DI 325 BN 82,55 95,25 9,50
DI 325 VT 82,55 95,25 9,50
DI 337 BN 85,73 98,43 11,00
DI 337 VT 85,73 98,43 11,00
DI 350 BN 88,90 101,60 11,00
DI 350 VT 88,90 101,60 11,00
DIM 90 BN 90,00 102,00 9,50
DIM 90 VT 90,00 102,00 9,50
DI 362 BN 92,08 106,40 9,50
DI 362 VT 92,08 106,40 9,50
DI 375 BN 95,25 111,10 11,00
DI 375 VT 95,25 111,10 11,00
DI 387 BN 98,43 107,95 11,00
DI 387 VT 98,43 107,95 11,00
DIM 100-112 BN 100,00 112,00 10,00
DIM 100-112 VT 100,00 112,00 10,00
DIM 100-115 BN 100,00 115,00 11,50
DIM 100-115 VT 100,00 115,00 11,50
DI 400 BN 101,60 111,10 7,00
DI 400 VT 101,60 111,10 7,00
DI 425 BN 107,95 127,00 11,00
DI 425 VT 107,95 127,00 11,00
DIM 110-130 BN 110,00 130,00 15,50
DIM 110-130 VT 110,00 130,00 15,50
DI 450 BN 114,30 146,05 14,00
DI 450 VT 114,30 146,05 14,00
DI 475 BN 120,65 136,50 8,50
DI 475 VT 120,65 136,50 8,50
DIM 125-145 BN 125,00 145,00 15,50
DIM 125-145 VT 125,00 145,00 15,50
DI 500 BN 127,00 146,05 14,00
DI 500 VT 127,00 146,05 14,00
DI 525 BN 133,35 152,40 14,00
DI 525 VT 133,35 152,40 14,00
DI 550 BN 139,70 157,52 8,50
DI 550 VT 139,70 157,52 8,50
DIM 140-160 BN 140,00 160,00 15,50
DIM 140-160 VT 140,00 160,00 15,50
DI 575 BN 146,05 165,10 14,00
DI 575 VT 146,05 165,10 14,00
DI 600 BN 152,40 171,45 11,00
DI 600 VT 152,40 171,45 11,00
DI 625 BN 158,80 177,80 14,00
DI 625 VT 158,80 177,80 14,00
DIM 160-180 BN 160,00 180,00 17,00
DIM 160-180 VT 160,00 180,00 17,00
DI 650 BN 165,10 184,15 14,00
DI 650 VT 165,10 184,15 14,00
DI 675 BN 171,45 190,50 14,00
DI 675 VT 171,45 190,50 14,00
DI 700 BN 177,80 190,50 8,50
DI 700 VT 177,80 190,50 8,50
DIM 180-200 BN 180,00 200,00 17,00
DIM 180-200 VT 180,00 200,00 17,00
DI 725 BN 184,15 203,20 11,00
DI 725 VT 184,15 203,20 11,00
DI 750 BN 190,50 209,55 14,00
DI 750 VT 190,50 209,55 14,00
DI 775 BN 196,90 215,90 14,00
DI 775 VT 196,90 215,90 14,00
DI 800 BN 203,20 222,30 14,00
DI 800 VT 203,20 222,30 14,00
DI 825 BN 209,55 228,60 14,00
DI 825 VT 209,55 228,60 14,00
DI 850 BN 215,90 235,00 14,00

200 articoli (visualizzati da 1 a 200 di 205 voci)
