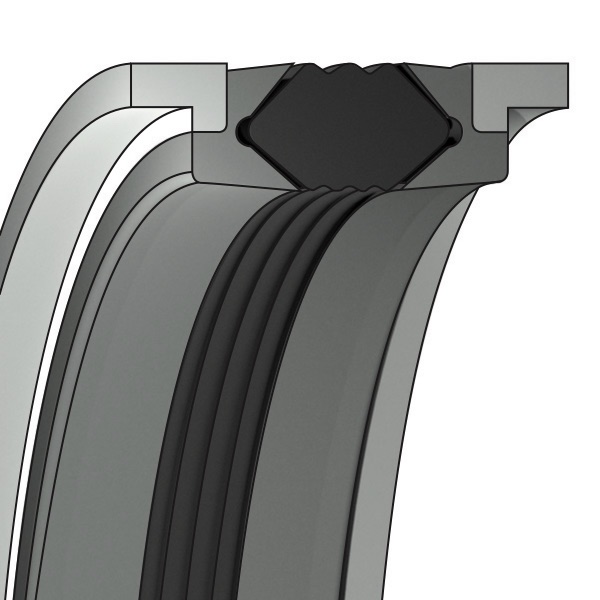

TSMGuarnizione a doppio effetto per Pistone
Guarnizione di tenuta per pistone a doppio effetto con anelli guida integrati. Studiata per essere alloggiata in sedi chiuse, offre il vantaggio di ingombri ridotti ed economia di realizzazione delle parti metalliche. Frequentemente utilizzata su pistoni monoblocco di cilindri idraulici. Materiali standard: gomma nitrilica, con anelli antiestrusione in gommatela ed anelli guida in resina poliacetalica.
Caratteristiche
- Temperatura: da -40 a 110 °C
- Pressione massima: 400 bar
- Velocità massima: 0,5 m/s
Utilizzo
Questo prodotto è intercambiabile con:
DSM - K42 - DPSD - MPSA - PDE
| Descrizione | Ø d | Ø D | Ø M | Ø F | L | L1 |
|---|---|---|---|---|---|---|
| TSM 177114/1 TN BN POM | 29,00 | 45,00 | 38,80 | 42,85 | 32,00 | 6,35 |
| TSM 196133/1 TN BN POM | 34,00 | 50,00 | 43,77 | 47,85 | 32,00 | 6,35 |
| TSM 216157/1 TN BN POM | 40,00 | 55,00 | 48,77 | 52,85 | 32,00 | 6,35 |
| TSM 236173/1 TN BN POM | 44,00 | 60,00 | 53,80 | 57,80 | 32,00 | 6,35 |
| TSM 248185/1 TN BN POM | 47,00 | 63,00 | 56,74 | 60,81 | 32,00 | 6,35 |
| TSM 255192/1 TN BN POM | 49,00 | 65,00 | 58,70 | 62,80 | 32,00 | 6,35 |
| TSM 275196/1 TN BN POM | 50,00 | 70,00 | 62,62 | 67,54 | 35,00 | 9,52 |
| TSM 295216/1 TN BN POM | 55,00 | 75,00 | 67,70 | 72,54 | 35,00 | 9,52 |
| TSM 314251/1 TN BN POM | 64,00 | 80,00 | 72,62 | 77,52 | 32,00 | 9,52 |
| TSM 314236/1 TN BN POM | 60,00 | 80,00 | 72,62 | 77,52 | 35,00 | 9,52 |
| TSM 334255/1 TN BN POM | 65,00 | 85,00 | 77,62 | 82,54 | 35,00 | 9,52 |
| TSM 354291/1 TN BN POM | 74,00 | 90,00 | 82,87 | 87,79 | 32,00 | 9,52 |
| TSM 354275/1 TN BN POM | 70,00 | 90,00 | 82,58 | 87,79 | 35,00 | 9,52 |
| TSM 374295/1 TN BN POM | 75,00 | 95,00 | 87,60 | 92,50 | 35,00 | 9,52 |
| TSM 393314/1 TN BN POM | 80,00 | 100,00 | 92,60 | 97,50 | 35,00 | 9,52 |
| TSM 433354/1 TN BN POM | 90,00 | 110,00 | 102,70 | 107,51 | 35,00 | 9,52 |
| TSM 433334/1 TN BN POM | 85,00 | 110,00 | 101,82 | 107,33 | 45,00 | 12,70 |
| TSM 452354/1 TN BN POM | 90,00 | 115,00 | 106,82 | 112,33 | 45,00 | 12,70 |
| TSM 472393/1 TN BN POM | 100,00 | 120,00 | 112,80 | 117,51 | 35,00 | 9,52 |
| TSM 472374/1 TN BN POM | 95,00 | 120,00 | 111,82 | 117,33 | 45,00 | 12,70 |
| TSM 492393/1 TN BN POM | 100,00 | 125,00 | 116,82 | 122,33 | 45,00 | 12,70 |
| TSM 511433/1 TN BN POM | 110,00 | 130,00 | 122,70 | 127,33 | 35,00 | 9,52 |
| TSM 511413/1 TN BN POM | 105,00 | 130,00 | 121,82 | 127,33 | 45,00 | 12,70 |
| TSM 531433/1 TN BN POM | 110,00 | 135,00 | 126,82 | 132,33 | 45,00 | 12,70 |
| TSM 551472/1 TN BN POM | 120,00 | 140,00 | 132,70 | 137,30 | 35,00 | 9,52 |
| TSM 551452/1 TN BN POM | 115,00 | 140,00 | 131,72 | 137,30 | 45,00 | 12,70 |
| TSM 570472/1 TN BN POM | 120,00 | 145,00 | 136,72 | 142,30 | 45,00 | 12,70 |
| TSM 590492/1 TN BN POM | 125,00 | 150,00 | 141,72 | 147,30 | 45,00 | 12,70 |
| TSM 629531/1 TN BN POM | 135,00 | 160,00 | 151,72 | 157,10 | 45,00 | 12,70 |
| TSM 669551/1 TN BN POM | 140,00 | 170,00 | 163,00 | 167,87 | 45,00 | 12,70 |
| TSM 708610/1 TN BN POM | 155,00 | 180,00 | 171,60 | 177,10 | 45,00 | 12,70 |
| TSM 728629/1 TN BN POM | 160,00 | 185,00 | 176,72 | 182,10 | 45,00 | 12,70 |
| TSM 732633/1 TN BN POM | 161,00 | 186,00 | 177,72 | 183,10 | 45,00 | 12,00 |
| TSM 748649/1 TN BN POM | 165,00 | 190,00 | 181,72 | 187,10 | 45,00 | 12,70 |
| TSM 787688/1 TN BN POM | 175,00 | 200,00 | 191,72 | 197,10 | 45,00 | 12,70 |
| TSM 826728/1 TN BN POM | 185,00 | 210,00 | 201,60 | 207,10 | 45,00 | 12,70 |
| TSM 866767/1 TN BN POM | 195,00 | 220,00 | 211,60 | 217,10 | 45,00 | 12,70 |
| TSM 905807/1 TN BN POM | 205,00 | 230,00 | 221,72 | 227,10 | 45,00 | 12,70 |
| TSM 944846/1 TN BN POM | 215,00 | 240,00 | 231,72 | 237,10 | 45,00 | 12,70 |
| TSM 984886/1 TN BN POM | 225,00 | 250,00 | 241,72 | 247,10 | 45,00 | 12,70 |
| TSM 1024925/1 TN BN POM | 235,00 | 260,00 | 251,72 | 257,10 | 45,00 | 12,70 |
| TSM 1062965/1 TN BN POM | 245,00 | 270,00 | 261,72 | 267,10 | 45,00 | 12,70 |
| TSM 11021004/1 TN BN POM | 255,00 | 280,00 | 271,72 | 277,10 | 45,00 | 12,70 |
| TSM 11411043/1 TN BN POM | 265,00 | 290,00 | 281,72 | 287,10 | 45,00 | 12,70 |
| TSM 11811082/1 TN BN POM | 275,00 | 300,00 | 291,72 | 297,10 | 45,00 | 12,70 |
| TSM 12591161/1 TN BN POM | 295,00 | 320,00 | 311,72 | 317,10 | 45,00 | 12,70 |
| TSM 13771279/1 TN BN POM | 325,00 | 350,00 | 341,72 | 347,10 | 45,00 | 12,70 |
| TSM 14171318/1 TN BN POM | 335,00 | 360,00 | 351,72 | 357,33 | 44,50 | 12,70 |
| TSM 14961397/1 TN BN POM | 355,00 | 380,00 | 371,75 | 377,33 | 45,00 | 12,70 |
49 articoli (visualizzati da 1 a 49 di 49 voci)
