ATW Guarnizione a doppio labbro per Pistone con anello antiestrusore integrato
ATW Guarnizione a doppio labbro per Pistone con anello antiestrusore integrato

ATWGuarnizione a doppio labbro per Pistone con anello antiestrusore integrato

Guarnizione di tenuta a doppio labbro per pistone a semplice effetto, profilo asimmetrico con anello antiestrusione. Garantisce un’ottima tenuta anche in caso di basse pressioni o condizioni particolarmente difficili quali piccoli disassamenti o carichi radiali. L'anello antiestrusione incorporato assicura ottima resistenza all'estrusione in caso di elevata pressione o larghi giochi radiali. Materiale standard: poliuretano con anello antiestrusione in resina poliacetalica, a richiesta disponibile in materiali diversi.

Caratteristiche

  • Temperatura: da -40 a 110 °C
  • Pressione massima: 400 bar
  • Velocità massima: 0,5 m/s

Utilizzo

alternativo rotatorio elicoidale statico

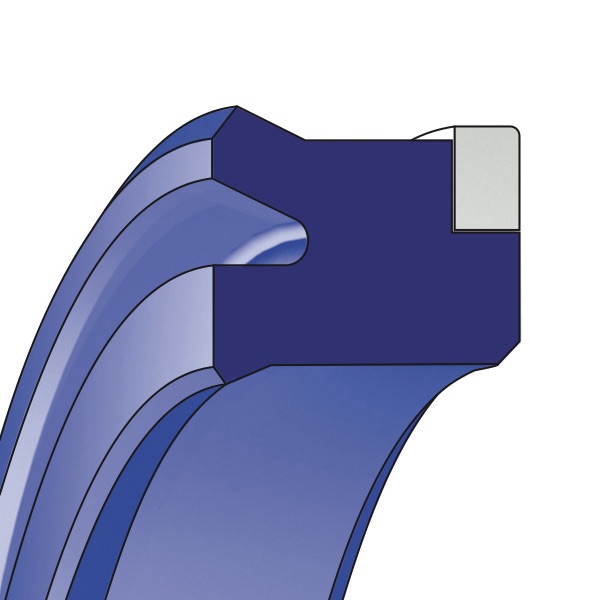

Disegno tecnico ATW Guarnizione a doppio labbro per Pistone con anello antiestrusore integrato

Dettagli tecnici (PDF) | Guida per l'installazione (PDF) | Materiali (PDF)

Questo prodotto è intercambiabile con:
TTW - KDA - PAE - MPUE - LT18P - T18 - K40

Descrizione Ø d Ø D L
ATW 8x14x6 PU POM 8,00 14,00 6,00
ATW 27x36x6 PU POM 27,00 36,00 6,00
ATW 25x40x9,5 PU POM 25,00 40,00 9,50
ATW 25x40x11 PU POM 25,00 40,00 11,00
ATW 30x45x9,5 PU POM 30,00 45,00 9,50
ATW 30x45x11 PU POM 30,00 45,00 11,00
ATW 30x50x12 PU POM 30,00 50,00 12,00
ATW 35x50x9,5 PU POM 35,00 50,00 9,50
ATW 35x50x11 PU POM 35,00 50,00 11,00
ATW 40x55x9,5 PU POM 40,00 55,00 9,50
ATW 40x55x11 PU POM 40,00 55,00 11,00
ATW 45x60x9,5 PU POM 45,00 60,00 9,50
ATW 45x60x11 PU POM 45,00 60,00 11,00
ATW 48x63x9,5 PU POM 48,00 63,00 9,50
ATW 48x63x10 PU POM 48,00 63,00 10,00
ATW 50x63x10 PU POM 50,00 63,00 10,00
ATW 50,8x63,5x10,49 PU POM 50,80 63,50 10,49
ATW 45x65x13 PU POM 45,00 65,00 13,00
ATW 50x65x9,5 PU POM 50,00 65,00 9,50
ATW 50x65x11 PU POM 50,00 65,00 11,00
ATW 50x70x12,5 PU POM 50,00 70,00 12,50
ATW 50x70x13 PU POM 50,00 70,00 13,00
ATW 50x70x16,5 PU POM 50,00 70,00 16,50
ATW 55x70x10 PU POM 55,00 70,00 10,00
ATW 55x75x12,5 PU POM 55,00 75,00 12,50
ATW 55x75x13 PU POM 55,00 75,00 13,00
ATW 60x80x12,5 PU POM 60,00 80,00 12,50
ATW 60x80x13 PU POM 60,00 80,00 13,00
ATW 65x80x9,5 PU POM 65,00 80,00 9,50
ATW 70x85x9,3 PU POM 70,00 85,00 9,30
ATW 70x90x12,5 PU POM 70,00 90,00 12,50
ATW 70x90x13 PU POM 70,00 90,00 13,00
ATW 80x100x12,5 PU POM 80,00 100,00 12,50
ATW 80x100x13 PU POM 80,00 100,00 13,00
ATW 85x100x9,5 PU POM 85,00 100,00 9,50
ATW 88x100x8,5 PU POM 88,00 100,00 8,50
ATW 85x105x12,5 PU POM 85,00 105,00 12,50
ATW 90x110x12,5 PU POM 90,00 110,00 12,50
ATW 90x110x13 PU POM 90,00 110,00 13,00
ATW 95x115x12,5 PU POM 95,00 115,00 12,50
ATW 95x115x13 PU POM 95,00 115,00 13,00
ATW 100x120x13 PU POM 100,00 120,00 13,00
ATW 105x120x9,5 PU POM 105,00 120,00 9,50
ATW 100x125x15,5 PU POM 100,00 125,00 15,50
ATW 100x125x16,2 PU POM 100,00 125,00 16,20
ATW 105x125x12,5 PU POM 105,00 125,00 12,50
ATW 110x130x12,5 PU POM 110,00 130,00 12,50
ATW 115x140x15 PU POM 115,00 140,00 15,00
ATW 115x140x16,2 PU POM 115,00 140,00 16,20
ATW 120x140x12,5 PU POM 120,00 140,00 12,50
ATW 120x150x19 PU POM 120,00 150,00 19,00
ATW 130x150x12,5 PU POM 130,00 150,00 12,50
ATW 130x160x19 PU POM 130,00 160,00 19,00
ATW 140x160x12,5 PU POM 140,00 160,00 12,50
ATW 150x170x12,5 PU POM 150,00 170,00 12,50
ATW 150x180x19 PU POM 150,00 180,00 19,00
ATW 160x180x12,5 PU POM 160,00 180,00 12,50
ATW 170x200x20 PU POM 170,00 200,00 20,00
ATW 175x200x16 PU POM 175,00 200,00 16,00
ATW 190x220x17 PU POM 190,00 220,00 17,00
ATW 195x225x19 PU POM 195,00 225,00 19,00
ATW 210x240x17 PU POM 210,00 240,00 17,00
ATW 220x250x19 PU POM 220,00 250,00 19,00
ATW 225x250x16 PU POM 225,00 250,00 16,00

64 articoli (visualizzati da 1 a 64 di 64 voci)
