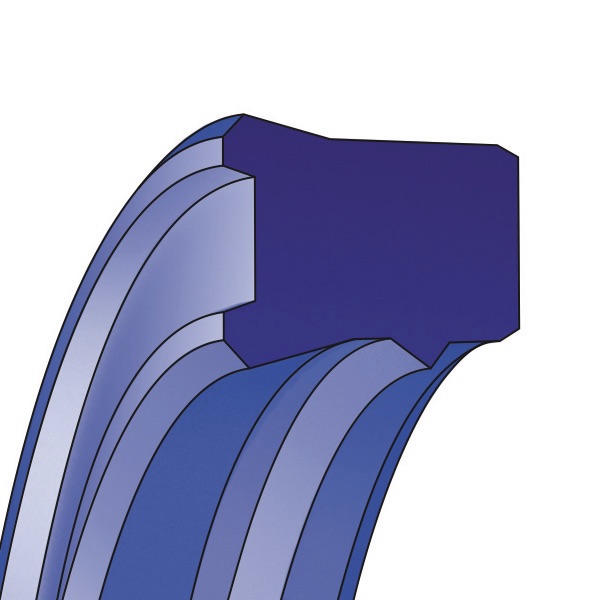

ATC/SGuarnizione compatta per Stelo
Guarnizione di tenuta compatta per stelo a semplice effetto, profilo simmetrico con gradino stabilizzatore. Profilo dalla grande stabilità all'interno della sede, principalmente utilizzata per fluidi ad alta viscosità o per alloggiamenti particolarmente piccoli. Materiale standard: poliuretano, a richiesta disponibile in materiali diversi.
Caratteristiche
- Temperatura: da -40 a 110 °C
- Pressione massima: 400 bar
- Velocità massima: 0,5 m/s
Utilizzo
Questo prodotto è intercambiabile con:
RU2 - TTS/L - TTSL - EUS - TS - KI310 - GC - 610 - MA35 - MA36 - MA41 - SD
| Descrizione | Ø d | Ø D | L |
|---|---|---|---|
| ATC/S 6x10x4,5 PU | 6,00 | 10,00 | 4,50 |
| ATC/S 6x14x6,3 PU | 6,00 | 14,00 | 6,30 |
| ATC/S 6,35x14,3x7 PU | 6,35 | 14,30 | 7,00 |
| ATC/S 8x14x6,3 PU | 8,00 | 14,00 | 6,30 |
| ATC/S 8x15x6,3 PU | 8,00 | 15,00 | 6,30 |
| ATC/S 8x16x6,3 PU | 8,00 | 16,00 | 6,30 |
| ATC/S 10x14x4,5 PU | 10,00 | 14,00 | 4,50 |
| ATC/S 10x16x4,5 PU | 10,00 | 16,00 | 4,50 |
| ATC/S 10x16x5,4 PU | 10,00 | 16,00 | 5,40 |
| ATC/S 10x18x6,3 PU | 10,00 | 18,00 | 6,30 |
| ATC/S 11x16x4 PU | 11,00 | 16,00 | 4,00 |
| ATC/S 12x19x5,6 PU | 12,00 | 19,00 | 5,60 |
| ATC/S 12x19x6,3 PU | 12,00 | 19,00 | 6,30 |
| ATC/S 12x20x6,3 PU | 12,00 | 20,00 | 6,30 |
| ATC/S 12x23x7,5 PU | 12,00 | 23,00 | 7,50 |
| ATC/S 13x24x7 PU | 13,00 | 24,00 | 7,00 |
| ATC/S 14x20x5,3 PU | 14,00 | 20,00 | 5,30 |
| ATC/S 14x21x5,6 PU | 14,00 | 21,00 | 5,60 |
| ATC/S 14x22x6,3 PU | 14,00 | 22,00 | 6,30 |
| ATC/S 14x23x6 PU | 14,00 | 23,00 | 6,00 |
| ATC/S 14x23x6,3 PU | 14,00 | 23,00 | 6,30 |
| ATC/S 15x21x4,5 PU | 15,00 | 21,00 | 4,50 |
| ATC/S 15x21x5 PU | 15,00 | 21,00 | 5,00 |
| ATC/S 15x21,5x4,7 PU | 15,00 | 21,50 | 4,70 |
| ATC/S 15x23x7 PU | 15,00 | 23,00 | 7,00 |
| ATC/S 15,4x25,5x7,4 PU | 15,40 | 25,50 | 7,40 |
| ATC/S 16x22x4,5 PU | 16,00 | 22,00 | 4,50 |
| ATC/S 16x22x5,6 PU | 16,00 | 22,00 | 5,60 |
| ATC/S 16x23x6 PU | 16,00 | 23,00 | 6,00 |
| ATC/S 16x23x6,3 PU | 16,00 | 23,00 | 6,30 |
| ATC/S 16x24x6,3 PU | 16,00 | 24,00 | 6,30 |
| ATC/S 18x22x4,5 PU | 18,00 | 22,00 | 4,50 |
| ATC/S 18x24x5,3 PU | 18,00 | 24,00 | 5,30 |
| ATC/S 18x25x5,7 PU | 18,00 | 25,00 | 5,70 |
| ATC/S 18x25x6,3 PU | 18,00 | 25,00 | 6,30 |
| ATC/S 18x26x6,3 PU | 18,00 | 26,00 | 6,30 |
| ATC/S 18x26x7 PU | 18,00 | 26,00 | 7,00 |
| ATC/S 18x26x9 PU | 18,00 | 26,00 | 9,00 |
| ATC/S 18x28x6,3 PU | 18,00 | 28,00 | 6,30 |
| ATC/S 19,5x27,5x9 PU | 19,50 | 27,50 | 9,00 |
| ATC/S 20x25x4 PU | 20,00 | 25,00 | 4,00 |
| ATC/S 20x25x4,5 PU | 20,00 | 25,00 | 4,50 |
| ATC/S 20x26x4 PU | 20,00 | 26,00 | 4,00 |
| ATC/S 20x26x5,5 PU | 20,00 | 26,00 | 5,50 |
| ATC/S 20x26x6 PU | 20,00 | 26,00 | 6,00 |
| ATC/S 20x27x6,3 PU | 20,00 | 27,00 | 6,30 |
| ATC/S 20x28x6,3 PU | 20,00 | 28,00 | 6,30 |
| ATC/S 20x28x7 PU | 20,00 | 28,00 | 7,00 |
| ATC/S 20x28x8 PU | 20,00 | 28,00 | 8,00 |
| ATC/S 20x30x8 PU | 20,00 | 30,00 | 8,00 |
| ATC/S 20x30x9 PU | 20,00 | 30,00 | 9,00 |
| ATC/S 22x28x5 PU | 22,00 | 28,00 | 5,00 |
| ATC/S 22x28x5,5 PU | 22,00 | 28,00 | 5,50 |
| ATC/S 22x29x5,6 PU | 22,00 | 29,00 | 5,60 |
| ATC/S 22x30x6,3 PU | 22,00 | 30,00 | 6,30 |
| ATC/S 22x30x7 PU | 22,00 | 30,00 | 7,00 |
| ATC/S 22x30x8 PU | 22,00 | 30,00 | 8,00 |
| ATC/S 22x32x9 PU | 22,00 | 32,00 | 9,00 |
| ATC/S 22,22x28,57x7,35 PU | 22,22 | 28,57 | 7,35 |
| ATC/S 24,5x30x5 PU | 24,50 | 30,00 | 5,00 |
| ATC/S 25x31x5,6 PU | 25,00 | 31,00 | 5,60 |
| ATC/S 25x32x4,5 PU | 25,00 | 32,00 | 4,50 |
| ATC/S 25x33x6,3 PU | 25,00 | 33,00 | 6,30 |
| ATC/S 25x33x7,5 PU | 25,00 | 33,00 | 7,50 |
| ATC/S 25x33x8 PU | 25,00 | 33,00 | 8,00 |
| ATC/S 25x33x9 PU | 25,00 | 33,00 | 9,00 |
| ATC/S 25x35x6,3 PU | 25,00 | 35,00 | 6,30 |
| ATC/S 25x35x8 PU | 25,00 | 35,00 | 8,00 |
| ATC/S 25x35x9 PU | 25,00 | 35,00 | 9,00 |
| ATC/S 25x35x11 PU | 25,00 | 35,00 | 11,00 |
| ATC/S 28x34x3,9 PU | 28,00 | 34,00 | 3,90 |
| ATC/S 28x34x4 PU | 28,00 | 34,00 | 4,00 |
| ATC/S 28x34,2x6 PU | 28,00 | 34,20 | 6,00 |
| ATC/S 28x36x6 PU | 28,00 | 36,00 | 6,00 |
| ATC/S 28x36x6,3 PU | 28,00 | 36,00 | 6,30 |
| ATC/S 28x36x7,3 PU | 28,00 | 36,00 | 7,30 |
| ATC/S 28x38x6,3 PU | 28,00 | 38,00 | 6,30 |
| ATC/S 28x38x8 PU | 28,00 | 38,00 | 8,00 |
| ATC/S 30x36x7 PU | 30,00 | 36,00 | 7,00 |
| ATC/S 30x38x6,3 PU | 30,00 | 38,00 | 6,30 |
| ATC/S 30x38x8 PU | 30,00 | 38,00 | 8,00 |
| ATC/S 30x38x9 PU | 30,00 | 38,00 | 9,00 |
| ATC/S 30x40x7,5 PU | 30,00 | 40,00 | 7,50 |
| ATC/S 30x40x8 PU | 30,00 | 40,00 | 8,00 |
| ATC/S 30x40x8,5 PU | 30,00 | 40,00 | 8,50 |
| ATC/S 30x40x11 PU | 30,00 | 40,00 | 11,00 |
| ATC/S 31,75x38,1x7,35 PU | 31,75 | 38,10 | 7,35 |
| ATC/S 31,75x41,27x7,35 PU | 31,75 | 41,27 | 7,35 |
| ATC/S 32x40x6,3 PU | 32,00 | 40,00 | 6,30 |
| ATC/S 32x40x7 PU | 32,00 | 40,00 | 7,00 |
| ATC/S 32x40x7,5 PU | 32,00 | 40,00 | 7,50 |
| ATC/S 32x40x7,7 PU | 32,00 | 40,00 | 7,70 |
| ATC/S 32x40x8 PU | 32,00 | 40,00 | 8,00 |
| ATC/S 32x40x9 PU | 32,00 | 40,00 | 9,00 |
| ATC/S 32x41,5x8,9 PU | 32,00 | 41,50 | 8,90 |
| ATC/S 32x42x8 PU | 32,00 | 42,00 | 8,00 |
| ATC/S 32x42x9 PU | 32,00 | 42,00 | 9,00 |
| ATC/S 32x42x11 PU | 32,00 | 42,00 | 11,00 |
| ATC/S 32x42,5x9 PU | 32,00 | 42,50 | 9,00 |
| ATC/S 32x45x9 PU | 32,00 | 45,00 | 9,00 |
