VSFGuarnizione di tenuta per albero rotante

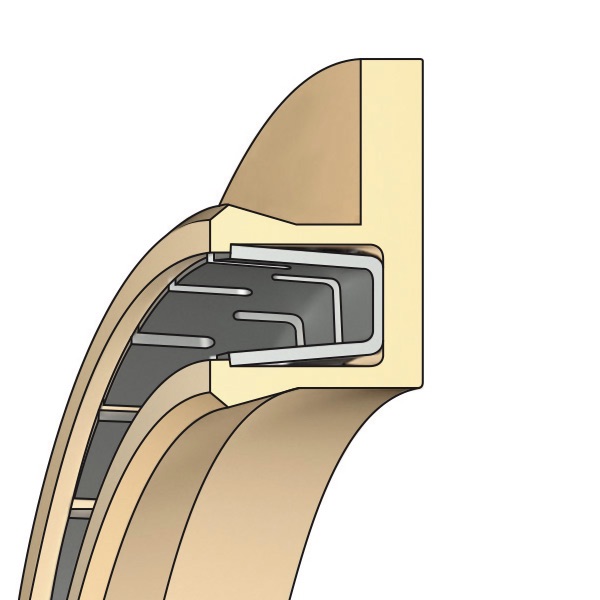

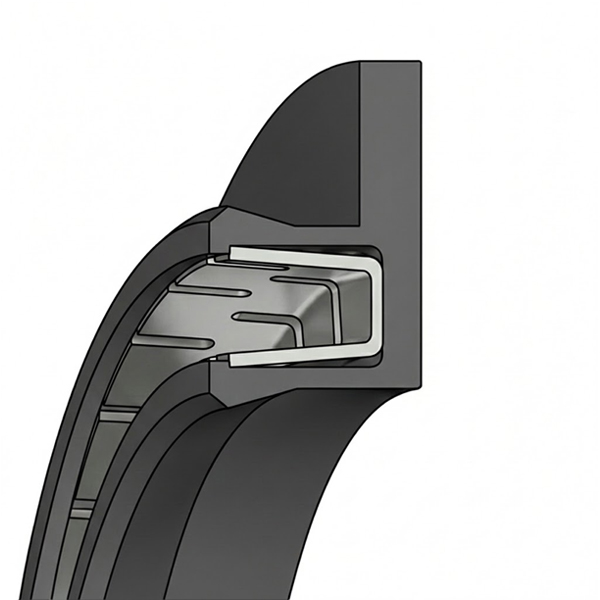

Guarnizione per tenuta rotante su stelo per applicazioni monodirezionali e possibilità di montaggio Back-To-Back per pressioni bidirezionali. La guarnizione è composta da un corpo in PTFE con all'interno una molla metallica con funzione energizzante. Disponibile nelle due versioni con molla profilo a V o profilo elicoidale. Fornibile nelle diverse accoppiate di compound di PTFE e materiali molla a seconda dell'impiego. Fornibile anche in versione speciale con molla ricoperta di silicone e compound idonei e approvati per industria alimentare e farmaceutica.
Caratteristiche
- Temperatura: da -70 a 260 °C
- Pressione massima: 200 bar
- Velocità massima: 2 m/s
Utilizzo
Questo prodotto è intercambiabile con:
TVM - R19-F - 067 - 65 - S-59113 - S-59115 S S-59117 - S-59119
Descrizione | Ø d | Ø D | Ø I | L |
---|---|---|---|---|
VSF/31-A-5 CGR | 5,00 | 14,00 | 10,00 | 3,60 |
VSF/31-A-5 PAD | 5,00 | 14,00 | 10,00 | 3,60 |
VSF/31-A-6 CGR | 6,00 | 15,00 | 11,00 | 3,60 |
VSF/31-A-6 PAD | 6,00 | 15,00 | 11,00 | 3,60 |
VSF/31-A-8 CGR | 8,00 | 17,00 | 13,00 | 3,60 |
VSF/31-A-8 PAD | 8,00 | 17,00 | 13,00 | 3,60 |
VSF/31-A-10 CGR | 10,00 | 19,00 | 15,00 | 3,60 |
VSF/31-A-10 PAD | 10,00 | 19,00 | 15,00 | 3,60 |
VSF/31-A-12 CGR | 12,00 | 21,00 | 17,00 | 3,60 |
VSF/31-A-12 PAD | 12,00 | 21,00 | 17,00 | 3,60 |
VSF/31-A-14 CGR | 14,00 | 23,00 | 19,00 | 3,60 |
VSF/31-A-14 PAD | 14,00 | 23,00 | 19,00 | 3,60 |
VSF/31-A-15 CGR | 15,00 | 24,00 | 20,00 | 3,60 |
VSF/31-A-15 PAD | 15,00 | 24,00 | 20,00 | 3,60 |
VSF/31-A-16 CGR | 16,00 | 25,00 | 21,00 | 3,60 |
VSF/31-A-16 PAD | 16,00 | 25,00 | 21,00 | 3,60 |
VSF/31-A-18 CGR | 18,00 | 27,00 | 23,00 | 3,60 |
VSF/31-A-18 PAD | 18,00 | 27,00 | 23,00 | 3,60 |
VSF/32-A-20 CGR | 20,00 | 32,50 | 27,00 | 4,80 |
VSF/32-A-20 PAD | 20,00 | 32,50 | 27,00 | 4,80 |
VSF/32-A-22 CGR | 22,00 | 34,50 | 29,00 | 4,80 |
VSF/32-A-22 PAD | 22,00 | 34,50 | 29,00 | 4,80 |
VSF/32-A-25 CGR | 25,00 | 37,50 | 32,00 | 4,80 |
VSF/32-A-25 PAD | 25,00 | 37,50 | 32,00 | 4,80 |
VSF/32-A-28 CGR | 28,00 | 40,50 | 35,00 | 4,80 |
VSF/32-A-28 PAD | 28,00 | 40,50 | 35,00 | 4,80 |
VSF/32-A-30 CGR | 30,00 | 42,50 | 37,00 | 4,80 |
VSF/32-A-30 PAD | 30,00 | 42,50 | 37,00 | 4,80 |
VSF/32-A-32 CGR | 32,00 | 44,50 | 39,00 | 4,80 |
VSF/32-A-32 PAD | 32,00 | 44,50 | 39,00 | 4,80 |
VSF/32-A-35 CGR | 35,00 | 47,50 | 42,00 | 4,80 |
VSF/32-A-35 PAD | 35,00 | 47,50 | 42,00 | 4,80 |
VSF/32-A-36 CGR | 36,00 | 48,50 | 43,00 | 4,80 |
VSF/32-A-36 PAD | 36,00 | 48,50 | 43,00 | 4,80 |
VSF/33-A-40 CGR | 40,00 | 57,50 | 50,50 | 7,10 |
VSF/33-A-40 PAD | 40,00 | 57,50 | 50,50 | 7,10 |
VSF/33-A-42 CGR | 42,00 | 59,50 | 52,50 | 7,10 |
VSF/33-A-42 PAD | 42,00 | 59,50 | 52,50 | 7,10 |
VSF/33-A-45 CGR | 45,00 | 62,50 | 55,50 | 7,10 |
VSF/33-A-45 PAD | 45,00 | 62,50 | 55,50 | 7,10 |
VSF/33-A-48 CGR | 48,00 | 65,50 | 58,50 | 7,10 |
VSF/33-A-48 PAD | 48,00 | 65,50 | 58,50 | 7,10 |
VSF/33-A-50 CGR | 50,00 | 67,50 | 60,50 | 7,10 |
VSF/33-A-50 PAD | 50,00 | 67,50 | 60,50 | 7,10 |
VSF/33-A-52 CGR | 52,00 | 69,50 | 62,50 | 7,10 |
VSF/33-A-52 PAD | 52,00 | 69,50 | 62,50 | 7,10 |
VSF/33-A-55 CGR | 55,00 | 72,50 | 65,50 | 7,10 |
VSF/33-A-55 PAD | 55,00 | 72,50 | 65,50 | 7,10 |
VSF/33-A-56 CGR | 56,00 | 73,50 | 66,50 | 7,10 |
VSF/33-A-56 PAD | 56,00 | 73,50 | 66,50 | 7,10 |
VSF/33-A-60 PAD | 60,00 | 67,50 | 70,50 | 7,10 |
VSF/33-A-60 CGR | 60,00 | 77,50 | 70,50 | 7,10 |
VSF/33-A-63 CGR | 63,00 | 80,50 | 73,50 | 7,10 |
VSF/33-A-63 PAD | 63,00 | 80,50 | 73,50 | 7,10 |
VSF/33-A-65 CGR | 65,00 | 82,50 | 75,50 | 7,10 |
VSF/33-A-65 PAD | 65,00 | 82,50 | 75,50 | 7,10 |
VSF/33-A-70 CGR | 70,00 | 87,50 | 80,50 | 7,10 |
VSF/33-A-70 PAD | 70,00 | 87,50 | 80,50 | 7,10 |
VSF/33-A-75 CGR | 75,00 | 92,50 | 85,50 | 7,10 |
VSF/33-A-75 PAD | 75,00 | 92,50 | 85,50 | 7,10 |
VSF/33-A-80 CGR | 80,00 | 97,50 | 90,50 | 7,10 |
VSF/33-A-80 PAD | 80,00 | 97,50 | 90,50 | 7,10 |
VSF/33-A-85 CGR | 85,00 | 102,50 | 95,50 | 7,10 |
VSF/33-A-85 PAD | 85,00 | 102,50 | 95,50 | 7,10 |
VSF/33-A-90 CGR | 90,00 | 107,50 | 100,50 | 7,10 |
VSF/33-A-90 PAD | 90,00 | 107,50 | 100,50 | 7,10 |
VSF/33-A-95 CGR | 95,00 | 112,50 | 105,50 | 7,10 |
VSF/33-A-95 PAD | 95,00 | 112,50 | 105,50 | 7,10 |
VSF/33-A-100 CGR | 100,00 | 117,50 | 110,50 | 7,10 |
VSF/33-A-100 PAD | 100,00 | 117,50 | 110,50 | 7,10 |
VSF/33-A-105 CGR | 105,00 | 122,50 | 115,50 | 7,10 |
VSF/33-A-105 PAD | 105,00 | 122,50 | 115,50 | 7,10 |
VSF/33-A-110 CGR | 110,00 | 127,50 | 120,50 | 7,10 |
VSF/33-A-110 PAD | 110,00 | 127,50 | 120,50 | 7,10 |
VSF/33-A-115 CGR | 115,00 | 132,50 | 125,50 | 7,10 |
VSF/33-A-115 PAD | 115,00 | 132,50 | 125,50 | 7,10 |
VSF/33-A-120 CGR | 120,00 | 137,50 | 130,50 | 7,10 |
VSF/33-A-120 PAD | 120,00 | 137,50 | 130,50 | 7,10 |
VSF/33-A-125 CGR | 125,00 | 142,50 | 135,50 | 7,10 |
VSF/33-A-125 PAD | 125,00 | 142,50 | 135,50 | 7,10 |
VSF/33-A-130 CGR | 130,00 | 147,50 | 140,50 | 7,10 |
VSF/33-A-130 PAD | 130,00 | 147,50 | 140,50 | 7,10 |
VSF/33-A-135 CGR | 135,00 | 152,50 | 145,50 | 7,10 |
VSF/33-A-135 PAD | 135,00 | 152,50 | 145,50 | 7,10 |
VSF/33-A-140 CGR | 140,00 | 157,50 | 150,50 | 7,10 |
VSF/33-A-140 PAD | 140,00 | 157,50 | 150,50 | 7,10 |
VSF/33-A-150 CGR | 150,00 | 167,50 | 160,50 | 7,10 |
VSF/33-A-150 PAD | 150,00 | 167,50 | 160,50 | 7,10 |
VSF/33-A-160 CGR | 160,00 | 177,50 | 170,50 | 7,10 |
VSF/33-A-160 PAD | 160,00 | 177,50 | 170,50 | 7,10 |
VSF/33-A-170 CGR | 170,00 | 187,50 | 180,50 | 7,10 |
VSF/33-A-170 PAD | 170,00 | 187,50 | 180,50 | 7,10 |
VSF/33-A-180 CGR | 180,00 | 197,50 | 190,50 | 7,10 |
VSF/33-A-180 PAD | 180,00 | 197,50 | 190,50 | 7,10 |
VSF/33-A-190 CGR | 190,00 | 207,50 | 200,50 | 7,10 |
VSF/33-A-190 PAD | 190,00 | 207,50 | 200,50 | 7,10 |
VSF/33-A-200 CGR | 200,00 | 217,50 | 210,50 | 7,10 |
VSF/33-A-200 PAD | 200,00 | 217,50 | 210,50 | 7,10 |
VSF/33-A-210 CGR | 210,00 | 227,50 | 220,50 | 7,10 |
VSF/33-A-210 PAD | 210,00 | 227,50 | 220,50 | 7,10 |
